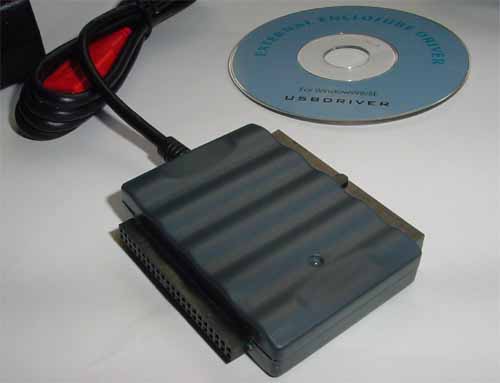

Как видно на фотографии это устройство позволяет подключать к компьютеру IDE
устройства, как обычные, так и 2,5" (например жесткие диски). Для тестирования
устройства были использованы: жесткий диск Hitachi 40 Gb 2,5", жесткий диск 80 Gb
Hitachi 3.5", привод DVD-RW LiteOn 1635S. На фотографии также видно, что устройство
имеет 2 разъема и может возникнуть желание подключить ОДНОВРЕМЕННО например два жестких
диска - 2.5" и 3.5". Этого делать НЕЛЬЗЯ ! Одномоментно может быть подключен только
один жесткий диск (или другое устройство с интерфейсом IDE), иначе переходник может
выйти из строя.
В комплект входит собственно сам кабель, блок
питания и диск с драйверами под Win98 (традиционно под Win2k и WunXP драйвера не нужны).
Для начала была проверена работа устройства с жестким диском 2,5" Hitachi 40 Gb.
Последовательность подключения следующая - сначала подключаем устройство к жесткому
диску, затем получившуюся связку к USB порту. Ни в коем случае не наоборот - жесткий
диск может выйти из строя. Подключение устройства к диску никакого труда не составило -
разъем устройства легко "оделся" на контакты жесткого диска и "сидел" плотно. Замечу,
что подключить одно к другому можно только единственным способом - разъем на устройстве
имеет "ключ", который совпадает с отсутствующим контактом на всех жестких дисках 2.5" с
IDE разъемом. Для материнских плат, не способных обеспечить питание жесткого диска
напрямую через USB подключение, предусмотрена возможность подачи питания через второй
USB порт - красный "хвост-ответвление" на кабеле. Для работы с другими устройствами он
не требуется - питание должно подаваться с блока питания входящего в комплект.
Итак, комбинация "2,5" диск+устройство" была подключена к тестовому стенду (на мат.
плате ECS NFORCE-4,939 сокет) с установленной Win2k - устройство практически мгновенно
опозналось как стандартный "Usb Mass Storage Device"и в системе появился новый жесткий
диск. Подключения дополнительного питания не понадобилось. Замеры скорости показали
следующее: усредненная скорость копирования НА диск подключенный через устройство
составляла порядка 17 Мб/с, обратно - порядка 23 Мб/с. Я подключал эту связку еще к
нескольким компьютерам, как на сборке (к тем что собирались в зал), так и в СЦ - все
работало превосходно, как в Win2K, так и в WinXp. Подключение дополнительного питания
понадобилось только один раз - когда я подключал диск к компьютеру с USB портами
версии 1.1. Скорость работы на таком USB контроллере очевидно ограничена только им
самим и составляла около 800 Кб/сек в обе стороны.
Вторым этапом проверки была работа с жестким диском 3.5" 80 Gb Hitachi. Очевидно, что
питание на такой диск через USB шину не подать, поэтому необходимо использовать блок
питания, который входит в комплект. Он способен выдавать наружу 12v и 5V с током 2A,
чего достаточно для питания одного жесткого диска или оптического привода.
Последовательность подключения следующая: сначала подключаем к диску устройство (как и
в случае с 2.5" диском на разъеме предусмотрен ключ) и кабель питания от БП, затем
включаем в розетку блок питания и в последнюю очередь подключаем получившуюся связку к
USB порту. Проверка проходила аналогично жесткому диску 2.5" и не вызвала никаких
проблем. На всех компьютерах/стендах определение и подключение диска проходило быстро,
без каких либо проблем. Усредненная скорость копирования НА диск подключенный через
устройство составляла порядка 19 Мб/с, обратно - порядка 25 Мб/с.
Третьим этапом проверки была работа с приводом привод DVD-RW LiteOn 1635S. Подключение
производится аналогично жесткому диску 3,5". Тестирование проводилось только на одном
стенде при помощи Nero Oem, которую мы вкладываем во все наши приводы. Здесь тоже все
прошло удачно - привод был опознан системой и Nero, на нем успешно были записаны CD-R
матрица на 24-й скорости и DVD+RW матрица на 4-й. Впоследствии обе матрицы были успешно
прочитаны другими приводами.
Отдельно была проверена возможность загрузки с системного жесткого диска,
подключенного через устройство к USB - загрузка возможна, хотя и не на всех платах. Все
зависит от платы и версии BIOS.
Собственно выводы: устройство вполне работоспособно и может сильно облегчить жизнь
службам техподдержки и сервиса, тем кто часто сталкивается с ремонтом и настройкой
компьютеров, "продвинутым" пользователям. Рекомендовать его "рядовым" пользователям я
бы не стал, т.к. обращение с устройством требует определенных технических знаний, а
само устройство "защиты от дурака" не имеет (кроме разъемов) и способно при
неправильном использовании выйти из строя и повредить другое оборудование.
|
